本公司自2001年以來，一直專業從事支柱絕緣子超聲波探傷工作。支柱絕緣子專用超聲波探傷成套裝置包括主機（美國泛美）、支柱絕緣子超聲波探傷專用探頭和探傷專用軟件（獨家擁有），可對支柱絕緣子內部和表面的裂紋、氣孔、夾渣、夾層、生燒等缺陷進行有效的探傷檢測。該成套裝置配置完善，性能優良，應用廣泛，現場探傷經驗比較豐富，探傷精確率高。到目前為止，已在全國電力系統十七個電研院（所）和三百個局廠推廣應用四百多套，大部分局廠現場進行了探傷檢測，探出故障支柱絕緣子數百節，并能對裂紋等缺陷測長、測深。
我公司主推的ZSCT-EP系列支柱絕緣子專用超聲波探傷成套裝置以其優良的性能、主機和專用探頭間良好的匹配性、較強的專業技術支持、及時到位全面的售前、售中和售后服務，得到了廣大用戶的一致肯定和好評。
u 技術參數
|
適用范圍 |
35kV及以上支柱絕緣子超聲波探傷 |
|
專用探頭 |
爬波探頭12個，縱波探頭3個 |
|
專用瓷試塊 |
Φ100×300 |
|
專用探傷軟件 |
1mm深標準DAC曲線 |
|
曲率表面校正 |
優化探頭與探傷工件之間的耦合 |
|
探傷靈敏度 |
110dB，調節步進為0.1dB和6dB |
|
報警功能 |
缺陷超標報警 |
|
顯示分辨率 |
320×240或640×480 |
|
顯示更新率 |
≥60Hz |
|
阻尼匹配 |
50、63、150、400Ω可選 |
|
探傷方式 |
回波到回波、雙晶和穿透方式 |
|
工作電源 |
內置大容量充電電池，充滿后可連續工作數小時 |
u 功能特點
1 超聲波探傷儀主機與支柱絕緣子探傷專用探頭之間具有良好的匹配度，能有效地探測出支柱絕緣子內部所有不允許存在的缺陷。
2 支柱絕緣子探傷專用高精度探頭共15個，探頭外殼為不銹鋼，耐磨損，靈敏度高，抗電場干擾能力強。
3 配套使用原裝進口EPOCH XT/ LTC /4B/ LT 型超聲波探傷儀。
4 針對支柱絕緣子超聲波探傷特殊性，增設支柱絕緣子探傷軟件，增強發射強度，提高探傷靈敏度，確保探傷準確率，更適合支柱絕緣子探傷。
5 配備支柱絕緣子探傷的標準DAC曲線和支柱絕緣子探傷專用瓷試塊。
6 提供專用的連接軟件及連接線，便于與計算機聯機。
7 提供現場支柱絕緣子探傷操作光盤，便于正確掌握儀器的使用、缺陷波判別等。
8 探傷檢測靈敏度較高,探傷靈敏度為110dB。
9 整套儀器信噪比高，抑制雜波性能好，易于正確辨別缺陷波。
10 具有自動探頭校正功能和曲率表面校正功能，可優化探頭與探傷工件之間的耦合，使探傷效果更佳。
11 可設置缺陷報警功能，使支柱絕緣子探傷裂紋等缺陷超標后發出聲響，提醒探傷人員注意。
12 整套儀器在電力系統已廣泛應用，現場探傷經驗豐富，探傷準確率高，能有效的檢測出絕緣子法蘭邊緣及內部肉眼觀測不到的裂紋等缺陷，并能有效檢測長度和深度
u 選型指南
|
ZSCT-EPXT
(中文版) |
配套進口EPOCHXT型超聲波探傷儀。特制液晶顯示，彩屏可調；充電鋰電池：10～11小時；存儲：10，000個波形，數據可直接保存到U盤中；Pc通訊端口：雙USB；重量：2.1 Kg 。 |
|
ZSCT-EPLTC
(中文版) |
配套進口EPOCHLTC型超聲波探傷儀。特制液晶顯示，彩屏可調；充電鋰電池：7～8小時；存儲：數據可直接保存到U盤中；Pc通訊端口：USB；重量：0.96 Kg 。 |
|
ZSCT-EP4B
（英文版） |
配套進口EPOCH4B型超聲波探傷儀。場致發光顯示,背光可調 ;鎳氫電池：6～8小時；存儲：100（擴展500）個波形；Pc通訊端口：RS232;重量：2.6Kg 。 |
|
ZSCT-EPLT
(中文版) |
配套進口EPOCHLT型超聲波探傷儀。特制液晶顯示；鎳氫電池：6～8小時；存儲：100（擴展500）個波形；Pc通訊端口：USB；重量：1.0 Kg 。 |
實拍XT/LTC/4B主機、探頭及探頭線和試塊圖片

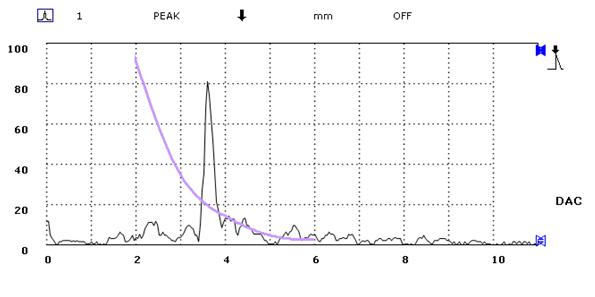

典型缺陷波形
